توضیحات محصولات

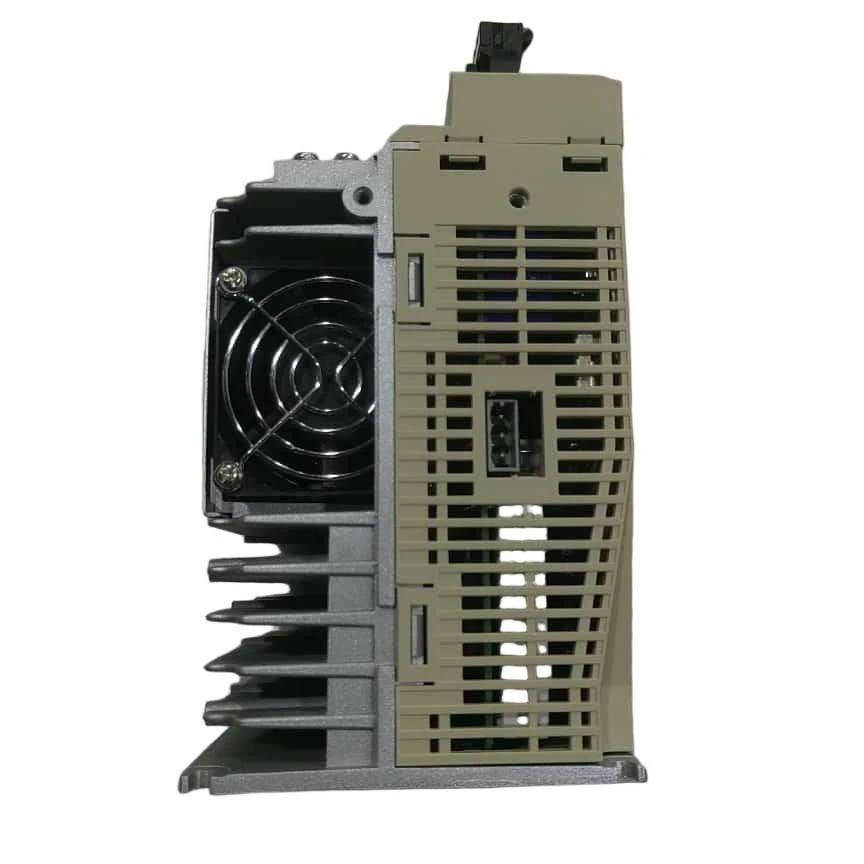

Yaskawa SGDV-1R9D11A یک درایو سروو AC با کارایی بالا از سری سیگما-V Yaskawa است که برای سروموتورهای چرخشی تا 0.5 کیلو وات طراحی شده است. این آمپلی فایر جمع و جور که دارای ارتباط MECHATROLINK-II و پاسخگویی فرکانس 1600 هرتز پیشرو در صنعت{15}}است، دقت فوق‌العاده‌ای را با محدوده کنترل سرعت 1:5000 ارائه می‌دهد. دارای گواهی استانداردهای ایمنی SIL2، برای ماشین های CNC، روباتیک، تجهیزات نیمه هادی و ماشین آلات بسته بندی ایده آل است. منبع تغذیه سه فاز 400 ولت، خروجی پیوسته 1.9 آمپر، طراحی روی پایه با وزن تنها 2.7 کیلوگرم.

SGDV-1R9D11A

مشخصات فنی

مدل	Yaskawa SGDV-1R9D11A
سری	Sigma-V (Sigma-5)
تایپ کنید	آمپلی فایر AC Servo
برنامه	سرو موتورهای روتاری
ظرفیت موتور	0.5 کیلو وات (حداکثر)
ارتباط	MECHATROLINK{0}}II

پارامتر الکتریکی	ارزش
منبع تغذیه مدار اصلی	سه فاز 380-480 VAC
نوسان ولتاژ	-15% تا +10%
فرکانس رتبه بندی شده	50/60 هرتز
کنترل برق مدار	24 VDC
تحمل ولتاژ کنترل	+/-15%

عملکرد خروجی

پارامتر	ارزش
ظرفیت موتور قابل اجرا	0.5 کیلو وات
جریان خروجی پیوسته	1.9 A
حداکثر جریان خروجی	5.5 A
پاسخ فرکانس	1600 هرتز
محدوده کنترل سرعت	1:5000

ارتباط و رابط

ویژگی	مشخصات
پروتکل ارتباطی	MECHATROLINK{0}}II
اتصال کامپیوتر	MiniUSB (USB 1.1، 12 Mbps)
رابط سریال	RS-422A
خروجی های مانیتور آنالوگ	2 ch، +/-10 VDC، 16 بیتی

ویژگی های ایمنی

ویژگی	توضیحات
ورودی های ایمنی	/HWBB1، /HWBB2
خروجی ایمنی	EDM1
رتبه بندی ایمنی	SIL2 (IEC 61508)

ویژگی های فیزیکی

پارامتر	ارزش
وزن	2.7 کیلوگرم
رتبه بندی محوطه	IP10
نوع نصب	پایه-نصب شد
مقاومت احیا کننده	داخلی-یا خارجی

شرایط محیطی

پارامتر	ارزش
دمای عملیاتی	0 تا +55 C
دمای ذخیره سازی	-20 تا +85 درجه سانتیگراد
رطوبت	حداکثر 90% (غیر-تراکم)
ارتفاع	تا 1000 متر
مقاومت در برابر لرزش	4.9 m/s2
مقاومت در برابر ضربه	19.6 m/s2

برنامه های کاربردی معمولی

صنعت	نمونه های تجهیزات
ماشین ابزار	ماشین تراش CNC، ماشین های فرز، تجهیزات سنگ زنی
تولید نیمه هادی	جابجایی ویفر، پیوند قالب، سیستم های بازرسی
ماشین آلات بسته بندی	سیستم های پر کردن، آب بندی، برچسب زدن، کارتن سازی
رباتیک	بازوهای مفصلی، ربات های SCARA، ربات های مختصات
فرآوری مواد غذایی	تجهیزات برش، مرتب سازی، انتقال، بسته بندی
صنعت چاپ	مدیریت وب، ثبت نام، برش قالب
اتوماسیون مونتاژ	انتخاب کنید-و-قرار دهید، سیستم‌های درج را درج کنید
جابجایی مواد	نوار نقاله، مرتب کننده، ذخیره سازی/بازیابی خودکار

سوالات متداول

Q1: چه نوع موتورهایی را می توان استفاده کرد؟

A: سروموتورهای چرخشی با حداکثر ظرفیت 0.5 کیلو وات. سازگار با Yaskawa SGMJV، SGMPV، و سایر موتورهای سری Sigma-V.

Q2: MECHATROLINK-II چیست؟

پاسخ: شبکه کنترل حرکت با سرعت بالا-یاسکاوا. حداکثر سرعت 10 مگابیت در ثانیه، 250 بار چرخه ما، تا 30 ایستگاه را پشتیبانی می کند.

Q3: آیا می‌تواند با برق تک فاز کار کند؟
پاسخ: خیر. مدل D به 400 ولت سه فاز- نیاز دارد. از مدل های پسوند A برای برنامه های 200 ولت استفاده کنید.

Q4: مزایای پاسخ فرکانسی 1600 هرتز؟
A: زمان ته نشین شدن سریع تر، پایداری افزایش یافته، دقت موقعیت یابی برتر، کاهش لرزش.

Q5: آیا هنوز در حال تولید است؟
A: Sigma-سری V توسط Sigma-7 جایگزین شد. SGDV برای سیستم های جایگزین / قدیمی موجود است. SGD7S را برای نصب های جدید در نظر بگیرید.

Q6: محدوده کنترل سرعت 1:5000 چیست؟
A: کنترل پایدار را از حداکثر سرعت تا 1/5000 سرعت نامی حفظ می کند. به عنوان مثال، 3000 دور در دقیقه تا 0.6 دور در دقیقه.

Q7: چگونه به PLC متصل شویم؟
پاسخ: از طریق MECHATROLINK-II. سازگار با PLC های Yaskawa MP، Rockwell، Siemens، Mitsubishi، Omron.

Q8: چه عملکردهای ایمنی یکپارچه شده است؟
A: گشتاور ایمن خاموش (STO)، بلوک پایه سیم سخت (HWBB)، مانیتور دستگاه خارجی (EDM). دارای گواهینامه SIL2

Q9: آیا می توانم برای محور عمودی استفاده کنم؟
پاسخ: بله. مقاومت احیا کننده خارجی را اضافه کنید، از موتور با ترمز استفاده کنید، جبران گرانش را پیکربندی کنید.

Q10: چه نرم افزاری برای پیکربندی؟
A: Yaskawa SigmaWin+ برای پیکربندی پارامتر، تنظیم، نظارت، شبیه سازی و تشخیص.
